试验方法

   用JSM-5600型扫描电镜观察汽车刹车片的断口，在刹车片的断口上切取金相试样，用奥林巴斯GX51 型金相显徽镜观察其显微组织，并在金相试样上进行能谱化学成分分析。

试验、分析结果与讨论

1.1宏观观察

    汽车刹车片的断裂位置位于刹车片厚度方向的中间位置.断口呈灰黑色，且擦伤较重，有部分位置存在锈蚀现象，可以观察到断口表面较光滑.也可以观察到放射梭线，从放射梭线的收敛情况可知.断口的源区位于刹车片带有钢号一侧的边缘.呈线源特征。从厚度方向可以清晰的观察到刹车片存在明显变形.断裂刹车片两端向工作面方向翘起。

1.2断口徽观观案

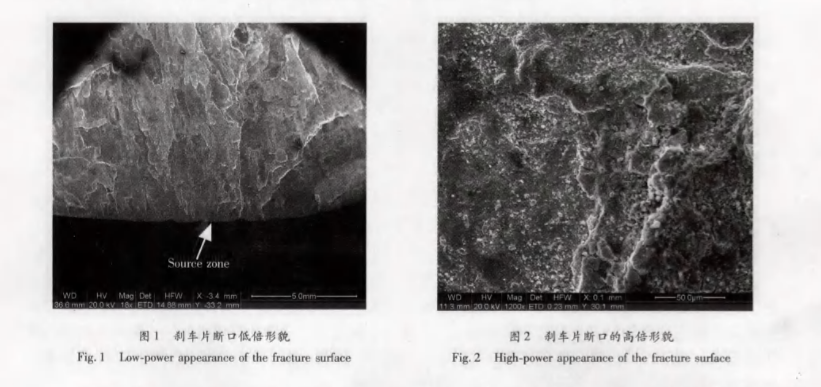

    断口裸区的低倍形貌见图1,呈线裸，无明显的加工及冶金缺陷。断口的扩展区的高倍形貌见图2,整个断口均被氧化层砚盖。

1.3金相组织检查

    沿着刹车片断口的扩展方向，垂直于断面切取金相试样，对其剖面进行磨制、袍光后金相显微镜下进行观察。
