刹车片厂家指出汽车刹车片卡子是汽车刹车片上的附件.起夹紧作用.是汽车制动器重要的零件之一。

 1.工艺路线分析

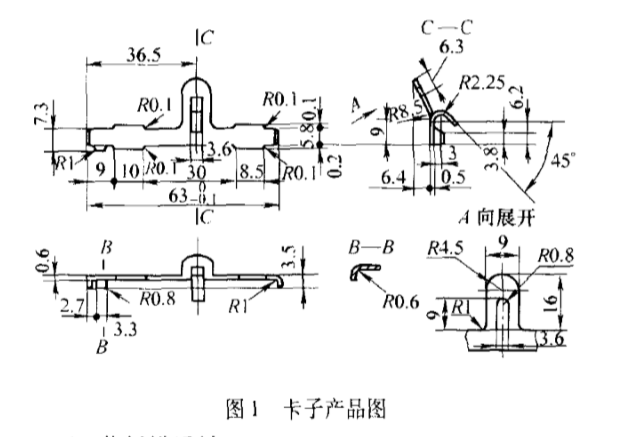

    如图1所示.卡子材质为65Mn.材料厚为0.6mm表面镀锌0.015一0.02mm, 从图中可看出.该卡子形状比较复杂.需要成形的尺寸较多，且中小批量生产，精度要求不高。考虑使用连续模设计.模具结构复杂而且制造成本高，故采用单工序模设计。模具结构简单.设计制造容易，制造周期短，投产快。回弹也容易控制，维修方便。由于表面要求镀锌，因此确定加工工艺路线:下料一落料，切口，弯曲一弯形一整形--镀锌-除氢。

  2.落料模设计

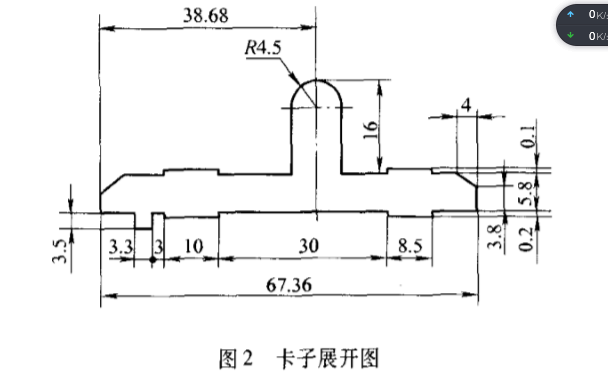

    (1)尺寸展开    弯曲件长度展开计算是依据板料弯曲前后应变中性层长度不变的原则进行的。展开图如图2所示。

    (2)排样    排样是模具设计中很重要的工作，排样合理与否直接影响材料的利用率，一般的冲压排样不用考虑板料辗压纹路方向。由于该零件在后而工序中需要多次弯曲.因此在排样时，如果不能保证所有弯曲线都垂直于辗压纹路方向时，应该考虑使弯曲线与辗压纹路成一定角度。

    由于该P子尺寸比较小，为了提高效率，也便于模具压力中心计算，所以采用一次落两个工件的双落料模具 。
