刹车片模具结构及制造工艺

2020-04-08 15:31:04

刹车片模具结构及制造工艺

1、产品工艺分析

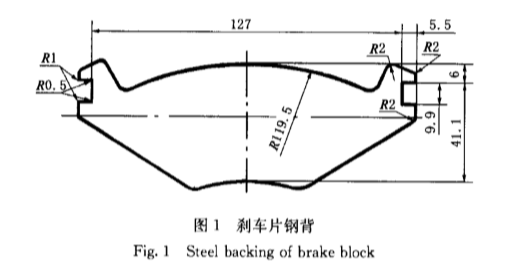

    桑塔纳汽车盘式刹车片的钢背(衬板)如图1所示,材料为Q235钢板。材料厚度为5 mm,最小圆角过渡0.5~lmm,阴槽宽度9.9mm,生产批量为大量.从冲裁件的工艺性分析,采用普通冲裁(落料)工艺是十分经济的,但从冲裁件的结构工艺性分析,凹模刃n在制造和使用时易出现热处理开裂,尖角处崩刃和过快磨损等现象.如果不采用一定的措施,模具使用寿命将大大降低.

2、模具材料选取

    根据生产批量、材料厚度及产品的形状.选择微变形冷作模井钢Cr12MoV,其特点是具有高悴透性、高淬硬性、高耐磨性、回火稳定、变形量小和高的抗压强度.

3、凹模工艺路线

    原产品工艺路线如下:(1)将毛坯锻成尺寸为208 mm X 176 rnrn X 75 mm的平行六面体;(2)退火。(3)铣各平面,留磨削余址0. 7 mm,侧面留磨削余量 0. 5 mm; (4)划出对称中心线,固定孔及销孔线.并加工;(5)按热处理工艺保证60-64HRC; (6)解上下而保证要求,(7)用线切割方法加工型腔;(8)钳工研解抛光型腔.
