薄壁刹车片零件的工艺设计

2020-04-07 09:17:51

   1.零件结构

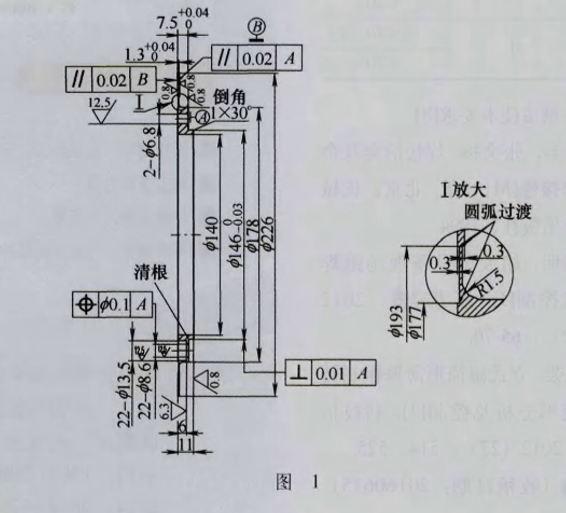

  薄壁刹车片零件的加工是机加工比较棘手的问题,原因是薄壁零件刚性差、强度弱,在加工中极容易变形,使零件的形位误差增大,不易保证零件的加工质量。由于各种薄壁零件的形状、大小及要求不同,就会有不同的加工方法。如图I所示的一种薄壁刹车片,其材质为65Mn。

    2.问题分析

    该零件属于薄壁零件,在加工过程中要对其形位公差严格控制。如果直接对零件装夹加工,外形尺寸可以加工出来,但是形位公差想达到图样设计要求将十分困难。该零件的特点是局部壁薄、刚性差.而且在薄壁只有1.3mm的基础上,两而还有深0.3mm的环形槽,加工应力对工件的精度影响较大。如何保证加工精度、如何合理设计夹其,是加工此零件的关键.

    3.零件装夹要求

    由于刹车片局部壁薄、刚性差,在加工过程中因受切削力、夹紧力、切削热和残余应力的影响,极易产生变形。为防止装夹引起变形,根据该零件壁薄的特点,采用专用车几进行装夹。
