SK410汽车刹车片弹片冲压工艺及模具设计

2020-04-07 08:38:01

      SK4I0汽车刹车片是汽车制动器重要的零件之一,它的质量影晌到汽车刹车的安全。在设计过程中分析产品的工艺性和控制弯曲的回弹,保证产品质量,是本产品的关键。

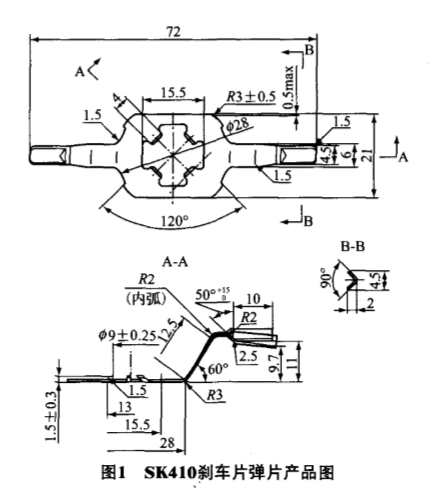

      工艺过程确定,如图I所示,SK410刹车片弹片材质:ICrl8Ni9Ti、料厚:0.5 m m.加工工艺过程:落料冲孔一弯曲1(4个刁呱)~弯曲11(燕子形)。

      模具设计

1.1、落料冲孔复合模

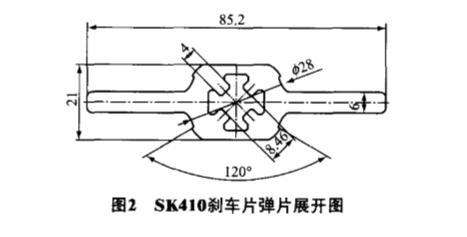

1.1.1、尺寸展开计算

1.1.2、排样,如图3所示.由于该零件在后面工序中需要多次弯曲,因此在排样时,应该考虑使弯曲线与辗压纹路成一定角度。

1.1.3冲床的选择

    冲裁力是选用冲床、校核模具强度的主要依据. P冲裁=Ltab=92 kN(L=262.9 mm)P总=140 kN由于工厂最小冲床只有100 kN和400 kN,所以选400 kN冲床。

1.1.4冲裁间陈的选取

    查表知,凸凹模间隙为0.0175-0.04 mm.在实际生产中,采用这个间隙,零件上易出现毛刺。根据实际经验,一般我们选择凸凹模间隙为:0.0175-0.025 mm.般我们选择凸凹模间隙为:0.0175-0.025 mm.
