刹车片厂现行工艺所存在的问题

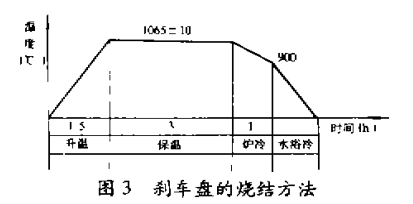

刹车片的烧结方法如图3所示.

在执行现行工艺的生产过程中、产生的质量问题如下:

    1、粉未合金摩擦层摩擦性能差，时有磨损量大于1mm的情况出现.

    2、粉衣合金摩擦层与钢骨架结合性不好，在加工和使用中产生脱落.

    3、钢骨架在弯曲试验、成品试验和实际应用中产生裂纹和断裂。

    4、钢骨架镀铜层的质量要求不明确.有时起不到防止渗碳的作用、使骨架含碳量增加、降低了塑性.

    5、有时铜层质量差.且厚度薄、造成了结合性不合格.

    6、烧结沮度接近铜的熔点、温度稍有偏高则造成刹车片饶结过程中严重流铜而报废。

    7、在刹车片的工艺流程中，无调质热处理工序，骨架中残存着烧结时产生的过热金相组织，降低了刹车片的机械性能几主要是钢的塑性和耐冲击、耐疲劳性能。
