刹车片厂家指出设计产品可以通过以下技术方案实现:

一种汽车刹车片的材料，包括如下重量份的各组分: 复合树脂粘结剂8-13份、填充型多孔纳米陶瓷14-19份、玻璃纤维4-7份、中空玻璃微球2-5份、炭化秸秆12-16份、钢纤维10-14份、铜粉6-11份、还原铁粉2-5份、沉淀硫酸钡3-8份、鳞片石墨10-18份、二硫化钥2-4份、云母3-5份。其中，复合树脂粘结剂的制备过程如下:

步骤1，将苯酚加入反应容器中，升温至50-60℃加入氢氧化钠，搅拌溶解后加入一定量37%的甲醛溶液，升温至80-90℃搅拌反应2-3h;步骤2，向上述步骤中加入双酚A环氧树脂搅拌混合均匀后，加入一定量37%的甲醛溶液，搅拌反应1-2h后加入向其中加入蔗糖，搅拌反应3-4h，得到复合树脂粘结剂。其中，步骤1中111101苯酚中加入甲醛溶液的量为1.56-1.63g;步骤2中加入双酚A环氧树脂的物质的量与步骤1中加入苯酚的物质的量为0.37-0.41:1，同时步骤2中甲醛加入的量与步骤1中甲醛加入的量相同;步骤2中加入蔗糖的物质的量和加入甲醛物质的量之比为0.26-0.31:1。

 所述填充型多孔纳米陶瓷的制备过程如下:

 ①将P123溶于去离子水中，然后加入氨水制备成P123溶液;

 ②取一部分硝酸铝溶于去离子水中，同时加入1,3,5三甲苯搅拌混合均匀后在60-75℃下滴加P123溶液，滴加完全后，持续搅拌30-40min，得到混合胶体溶液，然后将另一部分硝酸铝溶于去离子水中，溶解完毕后加入一定量的纳米二氧化钦搅拌混合均匀后得到混合溶液，将混合溶液加入混合胶体溶液中，搅拌反应至胶体溶液变澄清后110℃下老化12h，然后进行烘干焙烧得到多孔纳米陶瓷材料;

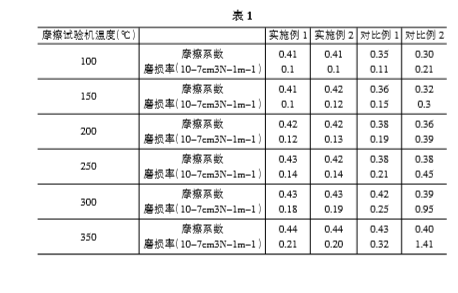

 ③将步骤②制备多孔纳米陶瓷材料和硅溶胶放入真空搅拌容器中抽真空30-50min，使硅溶胶进入多孔纳米陶瓷材料的孔道中，然后取出产物后在70-80℃微波干燥箱中进行干燥，除去孔道中硅溶胶中的水，进而使得硅溶胶中的二氧化硅残留在孔道中，制得填充型多孔纳米陶瓷，该材料具有高强度和高导热耐磨性;
